音叉物位開關的結構簡單，只由音叉棒和控制儀表組成。音叉棒直接連接在控制儀表的底部，控制儀表內集成了電源供電和信號處理數據計算等功能。津制 防爆音叉物位開關 一體式 塑料

  天津華泰天科電子科技有限公司成立于2014年，我公司主要生產和銷售工業自動化檢測儀表及儀表配件，包含液位儀表、料位儀表、流量儀表、溫度儀表、壓力儀表、顯示儀表、閥門、氣動/電動執行器、智能化儀表及可編程控制器類產品等。并為顧客提供系統工程配套設計、安裝、調試等工程。我公司擁有多種生產設備，儀表組裝車間1000余平米，擁有多種儀表檢測，組裝操作平臺和調試設備。我們擁有多年的儀表制造、組裝、維修、調試經驗，確保我們的產品具有良好的使用體驗，讓用戶安心使用，我廠售前/售后服務部會定期對所售產品進行回訪，保證產品的正常使用。我公司還提供多種儀表配件的加工定制，及液位計、料位計、流量計、溫度計、壓力計的組裝加工、維修及OEM代工，定制產品等業務。我司一直秉承“技術為本，質量為先，篤信予人，益精致遠”的經營理念，開拓進取，務實創新，在做好產品生產和經營的基礎上，公司始終以努力勤奮、不斷進取的態度以及熱忱的服務為用戶排憂解難，也因此得到了廣大用戶的認可。

音叉物位開關工作原理

音叉物位主要依靠振動頻率原理檢測是否接觸到物位界面。當音叉棒在空氣中震動時的頻率與空氣密度相關，當物料界面接觸到音叉棒時，音叉的震動頻率會發生改變。從而觸發開關信號。

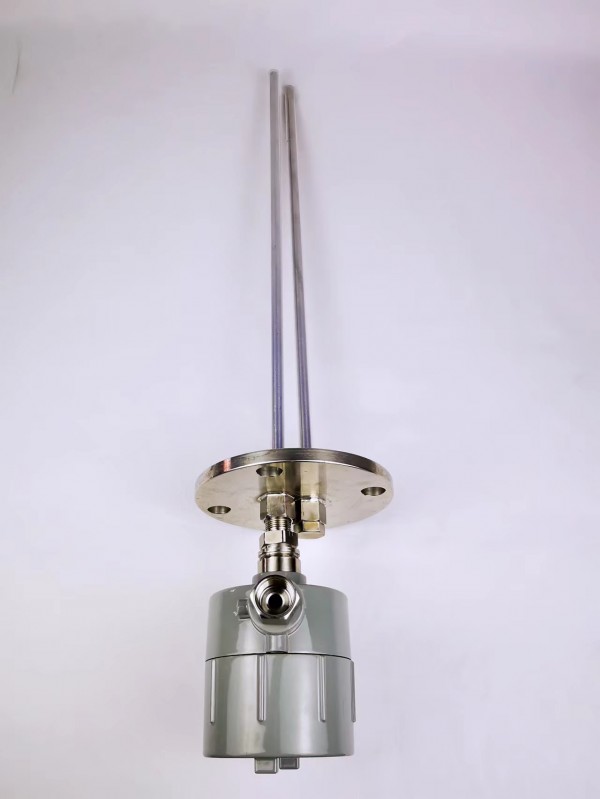

津制 防爆音叉物位開關   一體式 塑料

音叉物位開關參數

傳感器形式：一體型、分體型

測量介質：液體、固體

插入長度：0-5m

報警誤差：±5mm

工作壓力：-0.1-4MPa

介質溫度：≤150℃

接液材質：PTFE、304、316L或其他

電源：24VDC；220VAC

輸出方式：DPDT開關量輸出（觸點容量：220V/1A）

防爆等級：Exd[ia]II CT6



音叉物位開關特點

1. 結構簡單，維護需求低。音叉結構簡單無機械運動部件，音叉由于震動原理可以防止掛料等問題。音叉棒暴露面積小受環境影響小，不易被腐蝕或銹蝕。

2. 抗干擾因素能力強，泡沫粉塵等干擾因素無法觸發音叉物位開關的報警信號。

3. 耗能低安裝簡單，音叉震動耗能較低，利用內部電池便可長期持續工作。

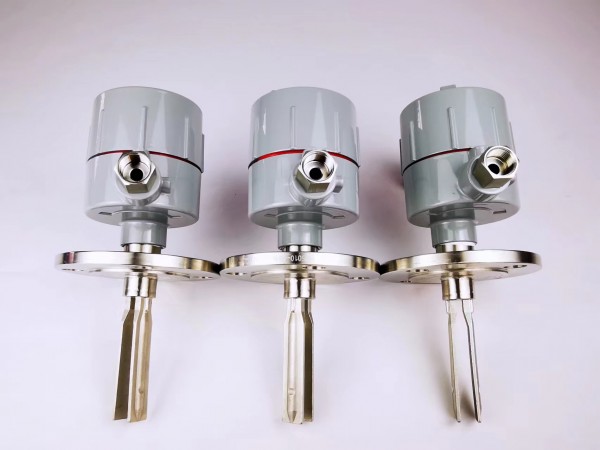

津制 防爆音叉物位開關   一體式 塑料

音叉物位開關選型方法

音叉物位開關分為一體式和分體式情況，一體式每個音叉棒都帶獨立控制儀表。分體式可以將多個音叉物位開關的信號輸出至統一控制系統中顯示和控制。對于單容器多點安裝的情況可采用分體式安裝，或者對于不方便觀察的位置安裝的音叉物位開關也可以采用分體式安裝。



音叉物位開關注意事項

1. 在運輸和儲存過程中應注意保護音叉棒不受外力磕碰。

2. 安裝時應注意音叉棒的平面與被測界面保持水平，這樣當被測介質接觸音叉棒時會同時浸沒兩個音叉棒并觸發報警信號。如果音叉棒平面與被測界面呈角度則會出現被測介質只浸沒一個音叉的情況，會導致觸發報警信號不及時或過早的情況。

安裝位置應避免音叉棒處于進料口下方，如果是風送料等方式應避免物料直接沖擊音叉棒。如無法避免以上情況時應在音叉棒前方加裝防護措施。
