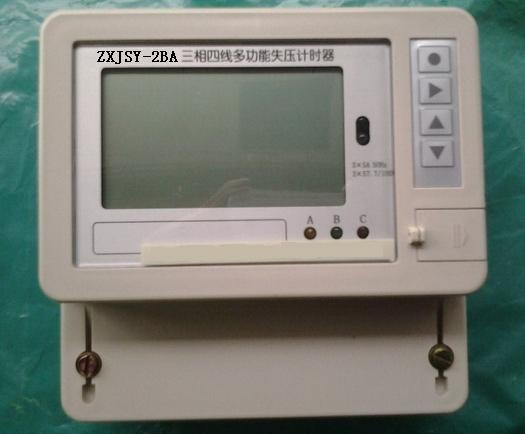

多功能失壓計時器
多功能失壓計時器型號:SS30-JSY-2BA

庫號：M182944

多功能失壓計時器組合了失壓計時，交流采樣，三相電壓負荷監測的功能，多表合一，用于電能計量柜，實現上述部測量，記錄和遠程數據通信功能，是新一代智能型高科技的綜合性電力監測裝置。
型號說明：J －計時器； SY －失壓； 2 －設計序號； B－電子式； A – 小體積
實時檢測
測量各相電壓, 電流, 有功功率, 無功功率, 功率因素, 和測量三相總有功功率, 無功功率, 功率因素, 電網頻率. 測量刷新速度 1s
電壓和負荷檢測數據記錄
記錄每天96點的各相電壓， A相電流， 總有功功率， 總無功功率， 總功率因數值。
記錄統計每天各相電壓運行總時間，偏高時間，偏低時間，合格率。各相電壓中高，低電壓值其發生時刻。
共保存當天和前35天數據，按日轉存，先出。統計數據為1分鐘平均值。
失壓失流計時和事件記錄
滿足電力部頒《電壓失壓計時器技術條件（DL/T566 – 1995）》
失壓失流計時采用測相位差和電壓幅值兼備的方法判斷失壓，避免跨相負載引起的誤判
記錄失壓總累計時間（供抄表）
記錄失壓失流事件記錄（供查詢）
通信接口
技術參數– ZXJSY-2BA多功能失壓計時器
參比電壓:Un 3×100V（3相3經）；3×200/380V；3×57.7/100V（三相四線）
電壓測量范圍：0 – 120% Un
電流測量范圍：0 – 120% In (0-6A)
失壓計時啟動電壓：78% Un ± 2V
失壓計時返回電壓：85% Un ± 2V
失壓計時啟動電源：0.5% In
失壓計時返回電源：0.5% In
電壓回路功耗：≤1.5VA
電流回路阻抗：≤0.05Ω
時鐘誤差：≤1s/d (23)℃
工作電源：自電源（頻率范圍：50Hz ± 5Hz），只要有一相電壓>80% Un 即能工作。 三相電壓斷時，備用電池工作。
電池壽命：5年
工作環境：環境溫度(-10 ~ +45）℃，根限：+70 ℃, 相對濕度《90% RH
外形尺寸：長 X 寬 X 厚 = （164 X 168 X 80）mm
凈重：1.8Kg
